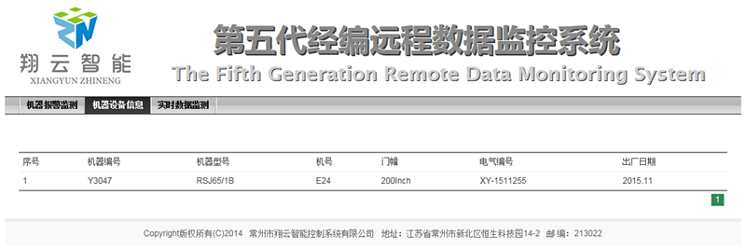

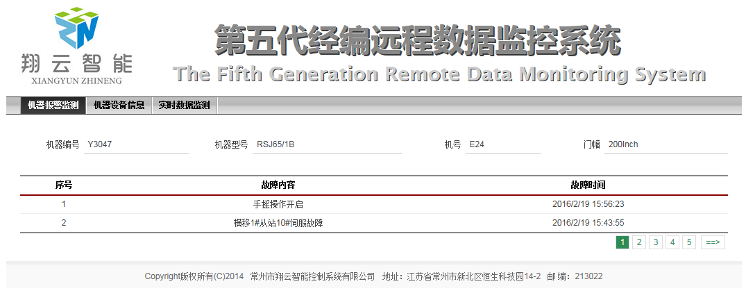

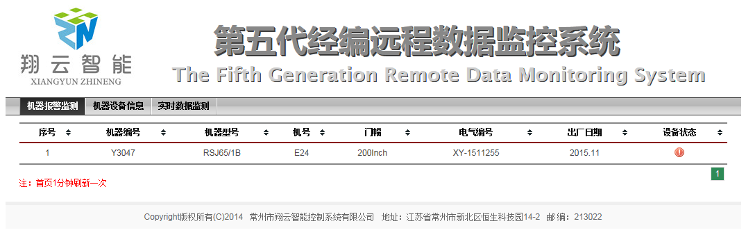

经编远程数据监控系统主要包括4个功能:设备故障监测、设备信息、设备实时数据、班次信息。图1-2为报警监测页面,该页面显示所有出现故障的设备,包括:机器编号、机器型号、机号、门幅、电气编号、出厂日期 。点击设备故障,可查看该设备的详细故障信息,包括设备的故障内容,以及出现故障的时间,如图1-3所示。图1-4为设备信息页面,该页面显示了所有被监测机器的机台信息。

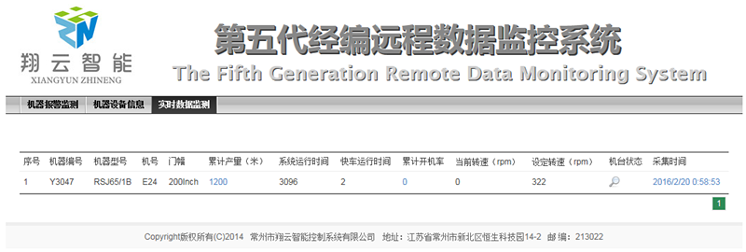

图1-5为实时数据页面,查看该页面可以了解当前设备的运行参数,包括:累计产量、系统运行时间、快车运行时间、累计开机率、当前转速、设定转速、机台状态。

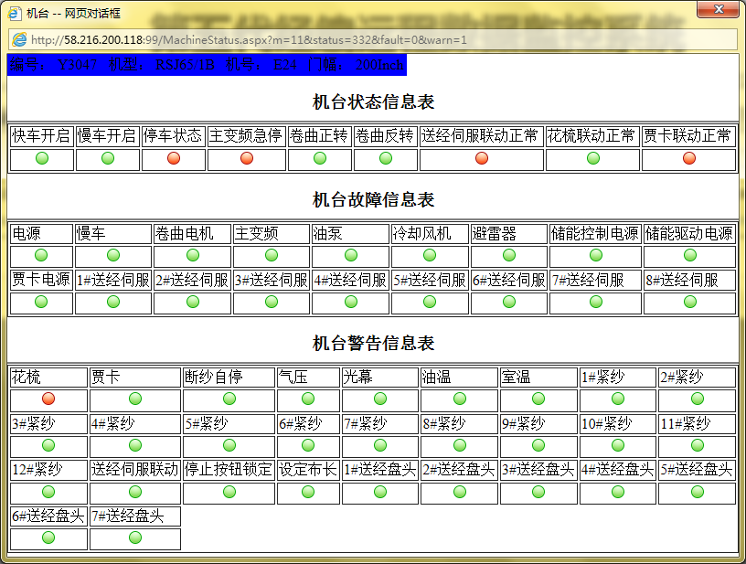

点击机台状态,可查看机器当前的状态信息、故障信息以及警告信息,如图1-6所示。

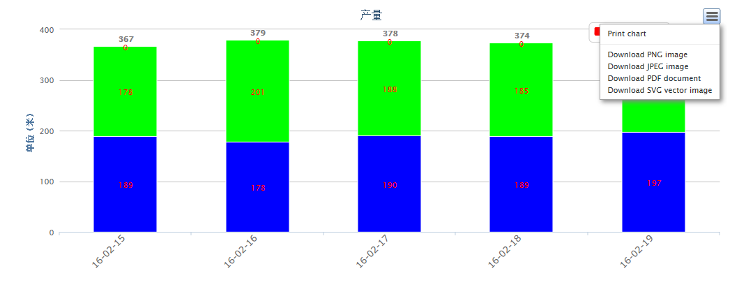

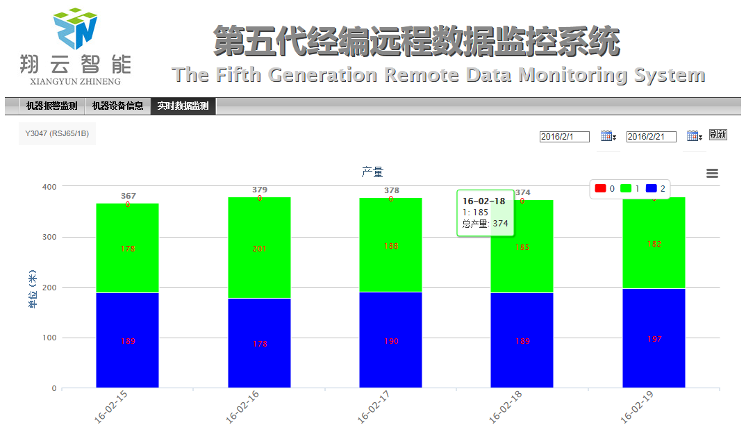

点击累计产量,可以查看该设备的班次产量,页面以柱状图的形式显示班产数据,如图1-7所示,简洁直观。可通过日期筛选出某段时间的班产数据,并且支持图表打印,如图1-8所示。

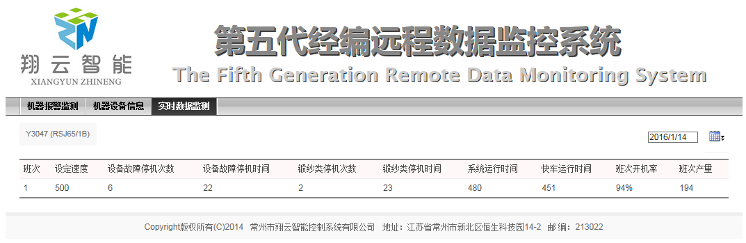

图1-9为班次信息页面,可以通过时间来查询该时间内的所有班次数据,包括设备故障停机次数、设备故障停机时间、断纱类停机次数、断纱类停机时间、班次开机率、班产量等。
